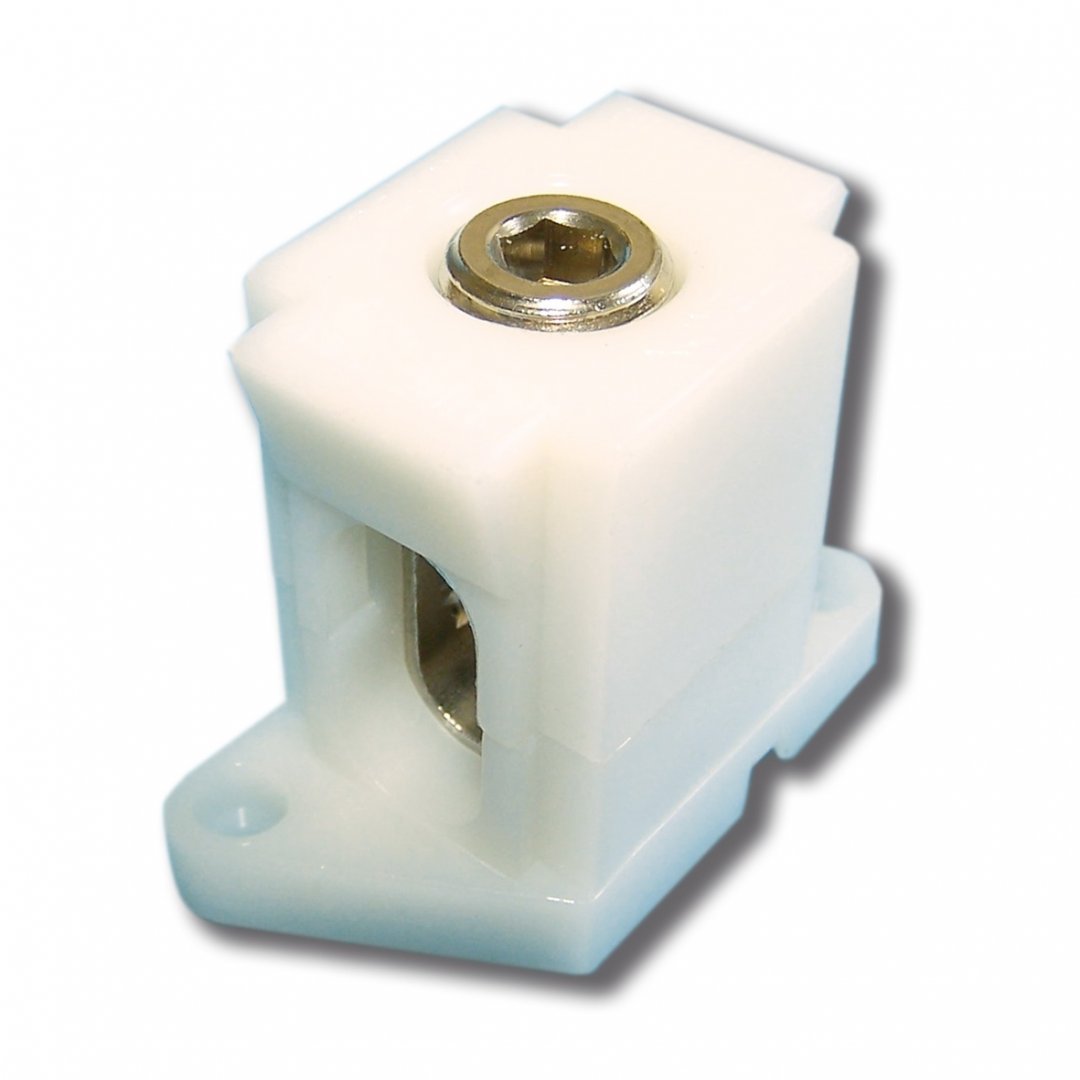

Przelotowa złączka izolowana HPS-120/A – 1-polowa
| Waga | |
|---|---|
| Wysokość | |
| Szerokość | |
| Głębokość | |
| Wykonanie przeciwwybuchowe Ex-e - potwierdzone | nie |
| Przekrój przyłączanego przewodu jednodrutowego | 70-120 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 70-95 mm² |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Prąd znamionowy In | |
| Napięcie znamionowe | |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Liczba biegunów | |
| Zakres temperatur pracy | 0-110 °C |
| Liczba zacisków na biegun | |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V2 |
| Sposób montażu | |
| Wymagana płytka zamykająca | |
| Przezroczysty |
Przelotowa złączka izolowana HPS-120/A przeznaczona jest do zastosowań domowych i przemysłowych, do przewodzącego połączenia jednego lub więcej przewodów miedzianych o przekroju od 70 mm² do 120 mm².
W złączce umieszczono śruby, z łbem pod klucz płaski.
Przy pomocy zamków złączek można je łączyć w zestawy, także różnych typów, w zakresie HPS 50/A do HPS 150/A.
Zastosowano śruby z otworem sześciokątnym (pod klucz inbusowy).
Izolowana złączka HPS wykonana jest z poliamidu PA 6, palność V2 wg UL 94, nie zawiera halogenów (rozgrzana pętla 960 °C), wytrzymałość izolacyjna 3000 V.
Przewodzące elementy wewnętrzne złączki i elementy połączeniowe wykonano z mosiądzu, niklowanego galwanicznie.
Obudowa izolacyjna jest w kolorze białym.
Wyroby są wyprodukowane w UE pod marką TEKOX i posiadają znak, są testowane zgodnie z EN 60947-1, EN 60947-7-1 i certyfikowane przez laboratoria UE (VDE-SRN, KEMA-Holandia, AENOR-Hiszpania).
Złączka HPS zapewnia bezpieczne prowadzenie śrub we wpustach, co ułatwia montaż i zabezpiecza połączenia przed poluzowaniem.
Złączka HPS znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych, oferując szeroki zakres możliwości użycia.
Instalacja złączki HPS jest łatwa, umożliwiając m.
in.
montaż w ścianach puszek rozgałęźnych.
Złączki typu HPS-120/A dostępna w wersji 1-polowej.
