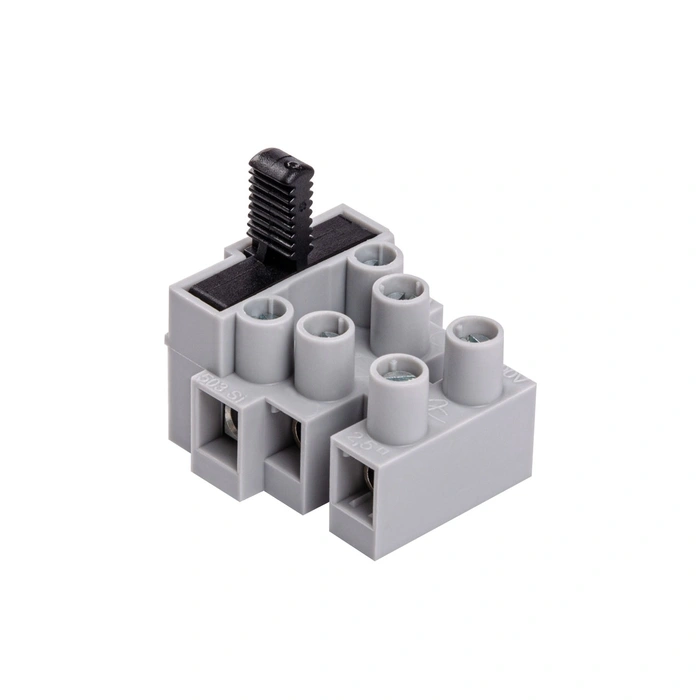

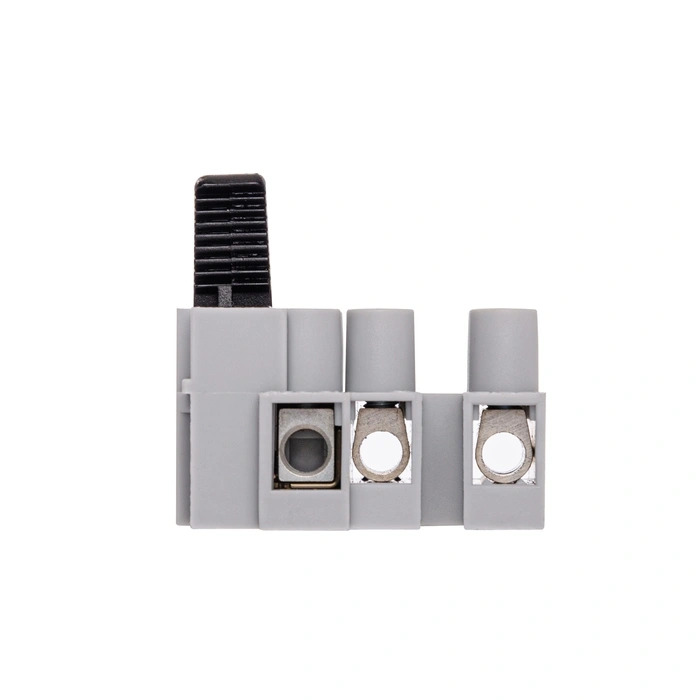

Listwa zaciskowa 1106-F/3P – (3-polowa z uchwytem bezpiecznika)
| Waga | |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1-2,5 |
| Głębokość | |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Materiał elementu izolacyjnego | Termoplastyczny |
| Prąd znamionowy In | |
| Napięcie znamionowe | |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V2 |
| Wymagana płytka zamykająca | Nie |
| Rodzaj wkładki bezpiecznikowej | Bezpiecznik G 5×20 mm |
| Sposób montażu | |
| Zakres temperatur pracy |
Listwa zaciskowa z bezpiecznikiem służy do łączenia przewodów elektrycznych i włączania elementów zabezpieczających (bezpieczników 5 x 20 mm) do obwodu.
Listwa zaciskowa 1106-F/3P z bezpiecznikiem jest przeznaczona do łączenia obwodów elektrycznych przy użyciu przewodów miedzianych w miejscach, gdzie nie można zastosować listwy nośnej DIN TS i zacisku szeregowego RSP 4 (np.
w małych puszkach instalacyjnych, przy lampach itp.
).
Oferowana w wersji 3 polowej.
Do każdej listwy jest dołączony zacisk bezpiecznika.
Jednopolowa wersja listwy z bezpiecznikiem posiada zacisk z boku obudowy, umożliwiający połączenie z inną listwą, jedno- lub wielopolową.
Można w ten sposób złożyć kompaktową listwę z większą ilością zacisków bezpieczników.
Materiałem izolacyjnym listwy jest przezroczysty poliamid PA 6 (palność V2 wg UL 94), a materiałem izolacyjnym zacisku bezpiecznika jest czarny poliamid PA 6.
6 (palność V2 wg UL 94).
Elementy łączące są wykonane z ocynkowanej galwanicznie stali (śruby są umieszczone w tulejach i zabezpieczone przed wypadnięciem), a elementy przewodzące listwy są mosiężne, niklowane galwanicznie, a elementy przewodzące w zacisku bezpiecznika wykonane są ze stali nierdzewnej.
Listwę można stosować w temperaturze zewnętrznej od -5°C do +100°C.
Produkt posiada znak, certyfikat VDE i jest testowany zgodnie z EN 60598-1 i EN 6017-6.
